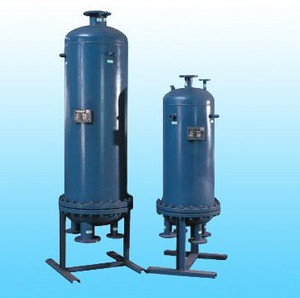

浮動盤管換熱器由上下端蓋，外筒，蒸汽導入管，凝結水導出管及浮動盤管管束組成。其中上下端蓋，外筒材質碳鋼或不銹鋼制成，浮動盤管管束由不銹鋼或紫銅管經多次成形制成。蒸汽由蒸汽導入管進入并聯浮動盤管，在盤管內凝結放熱后進入凝結水導出管，凝結水導出管的下部有凝結水過冷裝置，水由設在下端蓋的進水管導入，經折流后進入筒體，自下而成，被加熱后，由設在上端蓋上的出水管流出。

浮動盤管換熱器的優點

    1、強化傳熱

螺旋形銅盤管采用懸臂固定結構，當熱媒介質(飽和蒸汽或高溫水)流經管內時，盤管產生高速往返運動，強制換熱管周邊水形成擾動，從而極大地增加了傳熱膜系數a0，減少管外壁流體熱阻1/a0,提高了總傳熱系數K。

2、自動除垢

設備運行中由于盤管高速浮動，水垢很難沉積敷著于管外壁上;同時由于盤管隨溫度變化而產生伸縮現象，即使管外壁形成了少量水垢也會自動脫落(可定期由排污口排出罐外)，解除了傳統煩瑣的除垢工藝，因此，換熱器可以長期保持狀態運行。

3、溫控

本設備配置高精度"智力式溫度調節器"，可連續自動檢測出水溫度，并指令控制閥調節進入盤管內的蒸汽(或高溫水)量，因此，即使負荷波動，出水溫度仍可保持在整定值的±2℃范圍內。

4、減少占地

該設備結構緊湊，占地面積約為同功能列管式換熱器的10%左右，不僅降低了造價，有效利用空間，而且便于運輸和吊裝。
